中文 / EN

行业动态

Industry dynamic

大石桥市兴华镁矿有限公司 / 0417-5225170

抗蚀性与耐剥落性兼备的镁铬砖

发表时间:2023-09-10 访问量:1396

镁铬系耐火材料

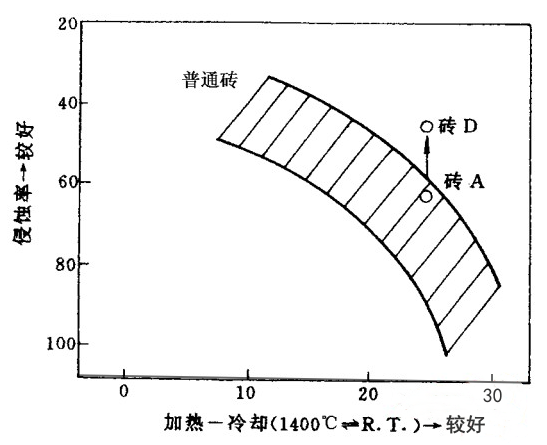

      对于炉外精炼的操作来说,镁铬系耐火材料仍然是最耐侵蚀的耐火材料。但是,如图1所示,这类耐火材料的问题是抗侵蚀性和抗热震性很难统一,即传统的直接结合镁铬砖的抗侵蚀性高时,其抗热震性就低;反之,抗热震性高时,其抗侵蚀性却较低。

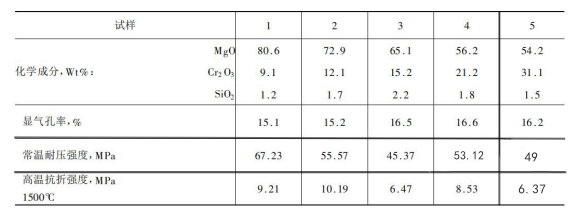

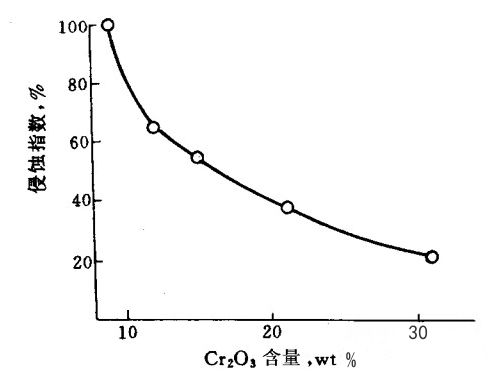

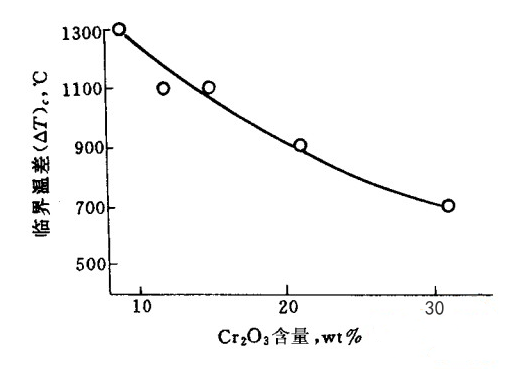

      直接结合镁铬砖的性能见表1,直接结合镁铬砖Cr2O3含量与抗渣性的关系见图2,直接结合镁铬砖Cr2O3含量与临界温差的关系见图3,临界温差是将试样经受各种温差的热震试验后,其抗折强度为零时的温差值。对比这两幅图可以看出,随着Cr2O3含量增加,直接结合镁铬砖的抗侵蚀能力提高,但它的抗热震性能却下降了。


      由于镁铬砖在不同的精炼装置上以及同一装置的不同部位的使用条件不同,其更佳的使用寿命也是不同的。因此,只有它们的临界温差=更大温度变化许可值,并凭经验选择与使用环境相适应的耐火材料,才能提高材料的使用寿命。

      在直接结合镁铬砖中,MgO和铬矿是其主要的组分,但二者的特性却是不同的。因为铬矿的膨胀系数比MgO小,烧成后会在铬矿周围产生裂隙,它可阻止龟裂的扩展,即具有使裂纹在铬矿中中断等效果。为了提高直接结合MgO-Cr2O3砖的抗热震性能,有效的方法是增加铬矿的配入量。但是,这也有负作用,因为铬矿中不可避免地存在SiO2等杂质成分而会导致镁铬砖中的这些杂质成分增加,从而妨碍了为提高耐侵蚀性所采用的超高温烧成的技术措施的实施,结果则导致该类耐火材料的耐蚀性能下降。

      为了使直接结合镁铬砖兼备耐蚀性和抗热震性,其途径有两种:

(1)控制配料粒度分布并减小临界颗粒尺寸;

(2)选用特殊添加剂。


相关标签:

移动端网站
